開發煤基液體燃料中柔性防水套管的應用

2017-3-7 14:42:35??????點擊：

開發煤基液體燃料中柔性防水套管的應用

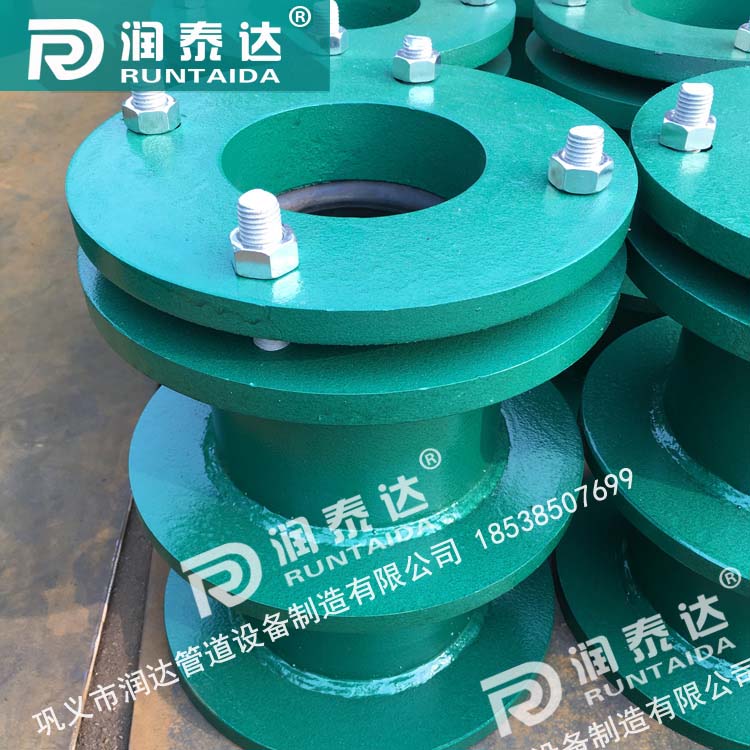

一般情況下柔性防水套管均是按國標毫米來計。套管部分加工完成后，在其外壁均刷底漆一遍外層防腐由設計決定。套管的材料重量是按墻厚L值為300mm應另行計算。套管部件焊接材料，用A3材料制作，T42焊接。套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑(D6)大200mm，而且必須將套管澆固與墻內。穿管處之混凝土墻厚應不小于300mm否則應使墻壁一邊加厚或兩邊加厚。柔性防水套管加厚部分的直徑最小應比翼環直徑(D6)200mm

開發煤基液體燃料，發展柔性防水套管、剛性防水套管有序推進煤炭液化示范工程建設，促進煤炭探度加速轉化、發展大型煤化工成套設備、煤炭液化、秸桿汽化和煤制烯烴等設備，促使煤化工產業進人規范發展的軌道。

重點發展大型抽水蓄能發電機組、百萬千瓦核電機組、新型發電技術裝備、超臨界燃氣一蒸汽聯合循環發電設備、百萬噸級大型乙烯成套設備、石油天然氣長輸管線和500萬亡級煤制油成套設備等。

防水套管作為一個流體輸送的管件的連接器，隨著國民經濟，特別是國家煤化工產業和裝備制造業的發展。液一固二相流中，對防水套管提出新的要求：高溫、高壓、耐磨、耐腐蝕、耐沖刷、抗熱循環和零泄漏。這樣，柔性防水套管、剛性防水套管將獲得快速發展。

Dg	D1	D2	D3	D8	D9	D10	l 0	l	l 1	l 2	l 3	C	δ 1	δ 2	δ 3	b 1	b 2	b 3	d	h	k	ф	M	螺孔n
50	60	70	90	108	109	99	60	60	70	50	12	1.8	4	4	10	14	10	10	20	5	4	14	12	4
70	73	83	103	121	122	112	60	60	70	50	12	1.8	4	4	10	14	10	10	20	5	4	14	12	4
80	89	99	121	140	141	130	60	60	75	55	14	2	4.5	4	11	16	10	10	20	5	4	18	16	4
100	108	118	140	159	160	149	60	60	75	55	14	2	4.5	4	11	16	10	10	20	5	4	18	16	4
125	133	141	161	180	181	168	50	60	75	50	16	2	5.5	4	10	18	10	10	16	6	5	18	16	8
150	159	165	185	203	204	190	50	60	75	50	16	2	6	4.5	10	18	10	10	16	6	5	18	16	8
200	219	229	249	273	274	258	60	60	75	50	16	2	7	6	10	20	10	15	20	8	7	18	16	8
250	273	281	301	325	326	308	50	60	75	50	16	2	8	7	10	20	10	15	16	8	7	18	16	12
300	325	332	352	377	378	358	50	60	80	55	16	2.5	9	8	10	20	10	15	16	8	7	23	20	12
350	377	383	401	426	427	406	50	60	85	55	20	2.5	9.5	9	9	22	10	15	16	8	7	23	20	12
400	426	434	454	480	481	461	50	60	85	55	20	2.5	9	9	10	24	10	15	16	8	7	23	20	16
450	480	486	506	530	531	511	50	60	85	60	20	2.5	9	9	10	24	12	15	16	8	7	23	20	16
500	530	540	560	588	589	569	60	70	95	65	20	2.5	9	9	10	25	12	15	20	8	7	23	20	16
600	630	640	660	688	689	669	60	70	95	65	22	2.5	9	9	10	26	12	20	20	10	9	25	22	20
700	720	730	750	778	779	759	60	75	110	75	25	2.5	9	9	10	28	12	20	20	10	9	25	22	24
800	820	830	850	878	879	859	60	75	110	75	25	3.5	9	9	10	28	12	20	20	10	9	30	27	24
900	920	930	950	978	978	959	60	75	110	75	27	3.5	9	9	10	30	12	20	20	10	9	30	27	24
1000	1020	1030	1050	1078	1079	1059	60	75	110	75	27	3.5	9	9	10	30	12	20	20	10	9	30	27	28
